2.2.1 Diagramme de Mollier
En fonction de l’installation, on calculera l’indice de performance énergétique de différentes manières.
Dans ce cas-ci, on s’est basé sur les propriétés des fluides et donc sur des calculs d’enthalpie pour analyser les performances énergétiques d’une chaudière.
LINA devra, via un diagramme de Mollier, retrouver des enthalpies à partir de température et de pression mesurées par des sondes.
Ces enthalpies serviront par la suite à calculer l’indicateur de performance de la chaufferie.

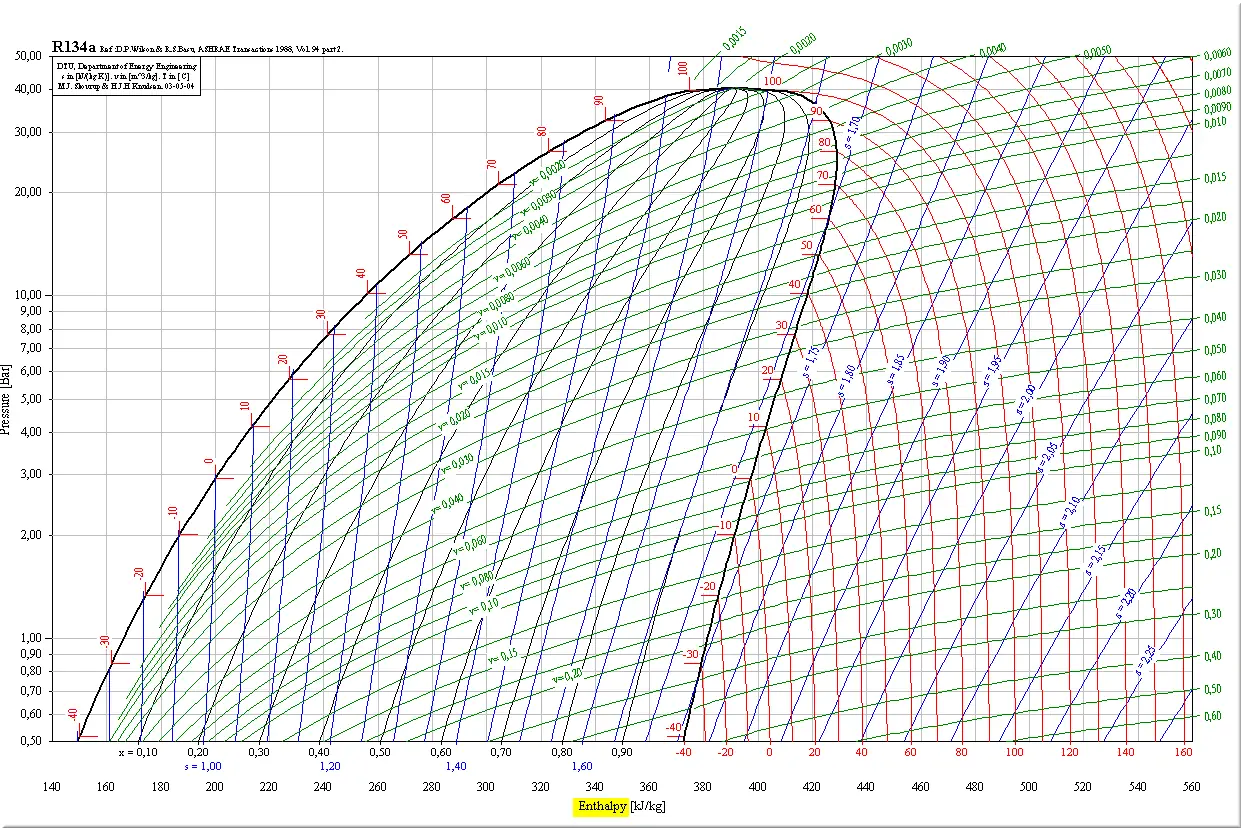

Figure 6 : diagramme de Mollier
Pour calculer une enthalpie via les courbes de LINA, il est nécessaire de créer une courbe calculée
Figure 7 : onglet Courbe calculée type enthalpie
2.2.2 Fluide
Pour la mise en place de courbe de calcul d’enthalpie dans LINA, la première chose à faire est d’identifier le fluide utilisé sur l’installation.
Pour l’instant, les 12 principaux fluides sont utilisables comme l’eau, l’air, le R134a mais plus de 130 autres seraient potentiellement utilisables.
2.2.3 Courbe pression
Pour la courbe de pression, il faudra venir renseigner la courbe de pression correspondant à l’équipement ciblé.
2.2.4 Courbe température
Contrairement à la courbe de pression, la courbe de température n’est pas obligatoire pour un calcul d’enthalpie.
En effet, lorsqu’on travaille avec des enthalpies proches de la limite entre le gazeux et le liquide, il est possible de ne pas renseigner la courbe de température mais à la place de choisir phase liquide ou phase gazeuse.
Ensuite il ne nous reste plus qu’à préciser les unités de nos courbes de pression et de température et choisir l’unité souhaitée pour l’enthalpie ainsi que le pas de temps entre les points pour la courbe générée.
